Tekla出图需要重点掌握的24个内容

来源:Tekla周老师技术团队/天津市优构图软件科技有限公司作者:天津tekla周老师网址:http://www.teklaxsteelzhou.com

关键词:Tekla调图技巧总结  Tekla出图必须要重点掌握的内容分享

本文给大家分享Tekla调图必须要掌握的24个内容和Tekla调图的一些技巧应用。

一、图纸的创建

方法一:直接创建图纸

第1步:选中需要出图的零件(打开选择组件中的对象这个开关,确保能选中节点中的零件,确保已经完成对模型的编号)

第2步:图纸和报告下拉菜单,选择创建零件图或创建构件图开关

方法二:通过图纸列表中的复制功能,复制图纸

用在类似程度很高的图纸上

说明:创建好的图纸都被保存到图纸列表中


二、图纸的打开

在图纸列表中,双击想要打开的图纸即可

当我们已经打开了一张图纸的时候,可以通过打开下一张图或者打开上一张图来进行切换

打开下一张图纸:设置一个快捷键T


三、图纸的大小

原则:为了保证打印后的图纸不缩小也不放大,用多大的纸打印,则图纸尺寸调成多大。

A2=594*420

A3=420*297

A4=297*210

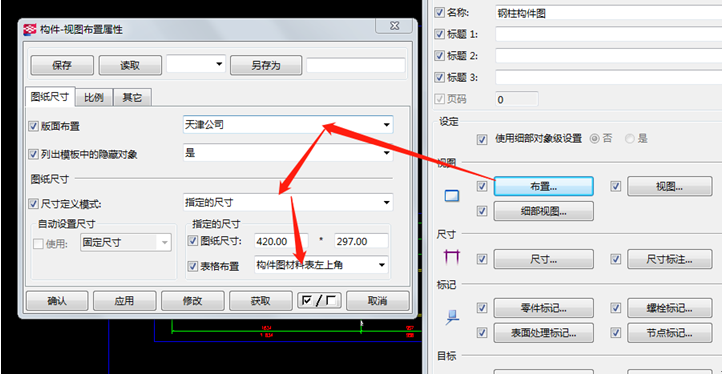

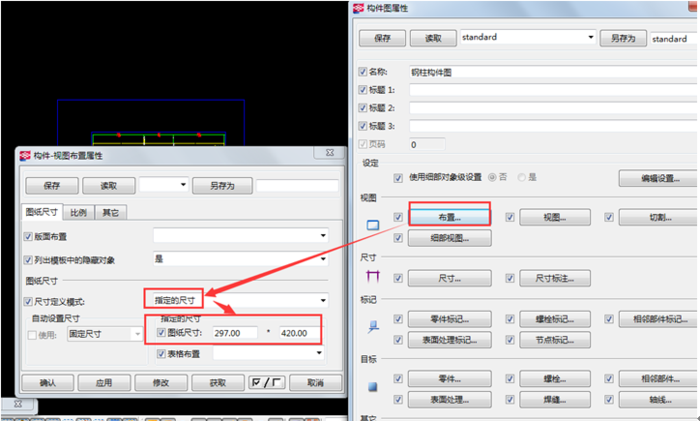

方法:打开图纸,空白处双击,布置-指定图纸尺寸-输入图纸大小



四、修改图纸的比例

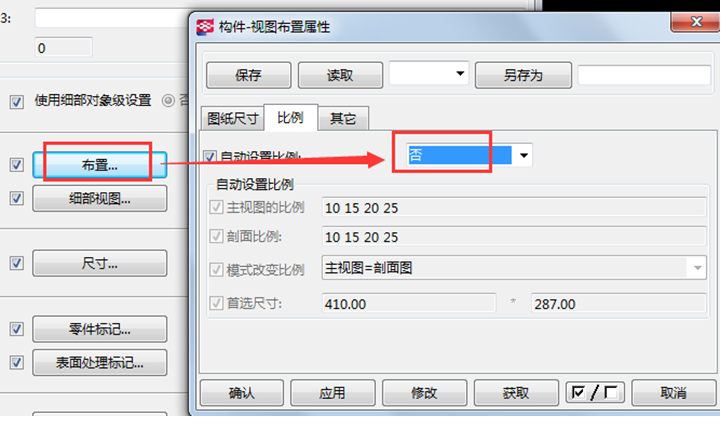

**种:自动设置比例,用在批量创建图纸中

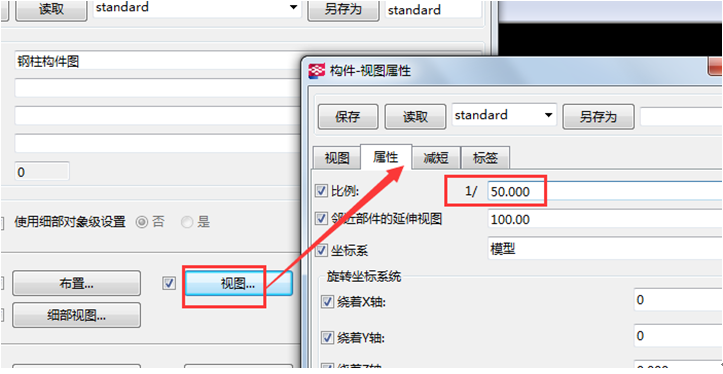

第二种:手动指定比例,后期一张一张打开图纸,人工调图的过程中采用手动指定比例。

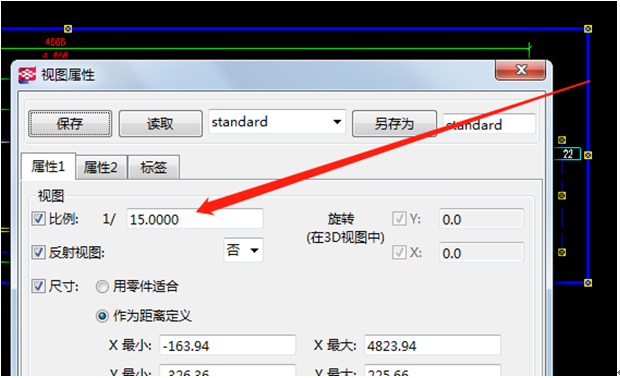

第三种:可以直接双击视图框,修改视图的比例


五、视图的操作

1、视图的移动


方法:左键点击没有控制点的蓝色框部分进行移动

2、视图的删除

方法一:直接选中,DEL   设置一个快捷键:E 撤消设置一个快捷键:Q

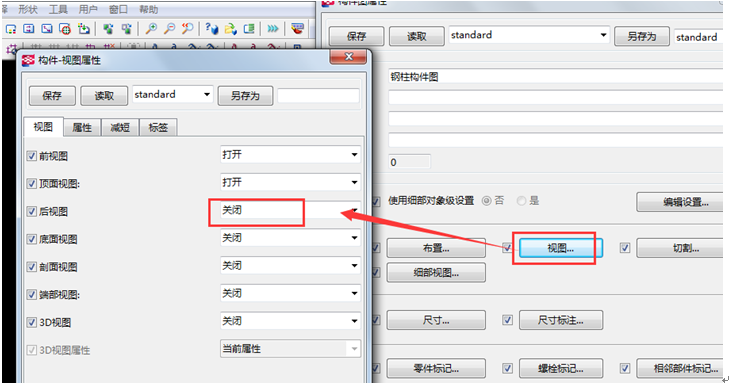

方法二:从图纸属性中修改


3、剖视图的创建

创建剖面图  设置一个快捷键:H

4、视图的减短


最小切割部件长度中的数值越大,减短得越小,越小减短得越厉害


六、表格布置

确定图纸中需要调用哪几个表格,及表格放置在图纸中的位置(由8个小方格和XY的数值决定的)和比例

同一个版面布置下可以添加多种表格布置

创建表格布置


在图纸中调用表格布置


七、尺寸标注

1、标注水平尺寸

2、标注竖直尺寸

3、增加尺寸点

4、删除尺寸点

5、组合尺寸线

6、移动尺寸线

7、修改尺寸线的属性

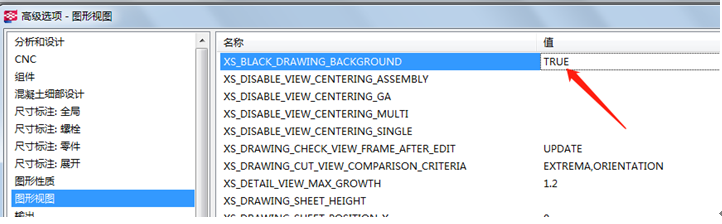

八、修改图纸背景色

高级选项-图形视图-TRUE


九、增加零件标志、孔标注或螺栓标注

设置快捷键:V

零件标志,主零件=零件位置+构件位置;次零件=零件位置

螺栓标志=尺寸


十、属性的级别

**级:图纸属性,它是可以修改打开的具体一张图的所有对应属性,同时也可以修改图纸列表中选中的多张图纸的对应属性。

第二级:视图属性,它只能修改打开的具体一张图中选中的视图中的所有对应属性。

第三级:对象属性=尺寸对象+零件标志+孔标志+轴线+文本标注+剖面标注,它只能修改打开的具体某一张图中所中的对象

图纸属性可以通过图纸列表选中多张图进行批量修改

视图属性和对象属性只能修改打开的具体一张图纸

从修改范围来说,图纸属性>视图属性=对象属性

从修改权重来说,图纸属性<视图属性<对象属性


十一、图纸列表

1、所有创建好的图纸均被保存到图纸列表中,打开图纸需要在图纸列表中双击对应的图纸

2、图纸的类型=零件图W+构件图A+多件图M+现场安装图G

3、图纸的排序

4、用冻结表示已经修改好的图纸

5、发行表示图纸已经下发到车间

6、修订用于图纸的升版

7、复制用在克隆图纸上

8、当模型中的零件发生改变时,我们先点编号,然后再更新图纸,再打开更新后的图纸修改

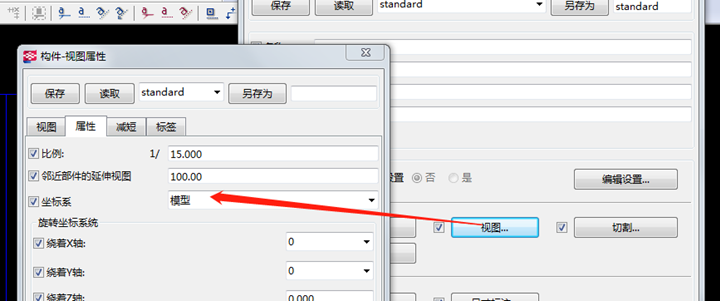

十二、如何让柱立着放置在图纸中

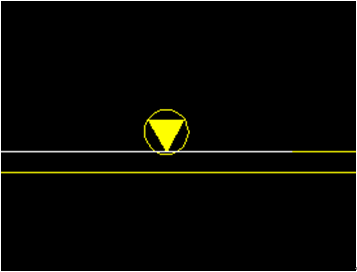

十三、定位标志

对于钢梁:位于梁上表面,处于整个模型的东侧或北侧

对于钢柱:位于钢柱下侧,而且在翼缘面上,面向北侧或东侧

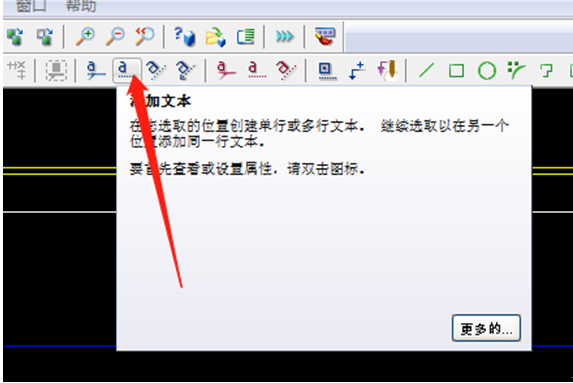

十四、添加文本说明

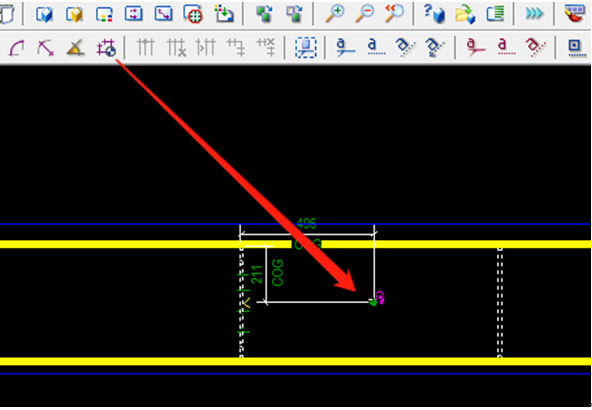

十五、构件重心点标注

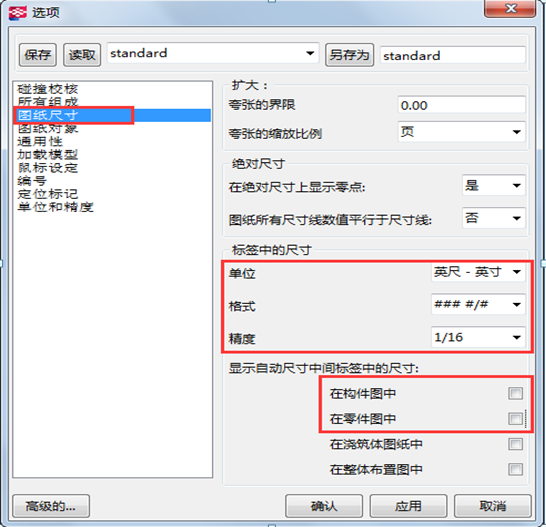

十六、创建中英尺寸标注的图纸


十七、多件图

目的:将多张图放到一张图中,打印的时候可以节约用纸

多件图有两种创建结果:一种是不带表格布置的,一种是带表格布置

多件图中放置单件图的数量取决于多件图的大小的单件图的大小及单件图中视图的大小

单件图中的视图如果是固接,则在创建多件图时会叠放在一起,所以为了避免多件图中单件图不叠放在一起,需要把单件图改成自由,如果以下高级选项设置为FLASE,则图纸不管如何修改,永远为自由。


十八、图纸中增加3D视图


十九、创建整体3D效果图

二十、创建整体平面布置图

二十一、创建局部平面布置图

二十二、多平面布置图

布置图(现场安装图)是由视图平面创建出来的

二十三、图纸的输出及打印

1、输出CAD图纸

2、输出PDF图纸

3、直接打印到纸张

4、打印线宽是由颜色表格控制的

二十四、调图快捷键的设置

Tekla调图技巧中,设置好以下快捷键并熟练应用以下快捷键对调图速度的提高非常重要,只要坚持练习以下快捷键一周时间,一定会大有收获:
